هیدروگرافی چیست؟ روش‌ها، تجهیزات و کاربرد نقشه برداری هیدروگرافی
هیدروگرافی (آبنگاری) شاخهای از نقشه برداری است که عمق آب و شکل بستر دریا، دریاچه، رودخانه یا مخزن سد را اندازهگیری میکند و از آن نقشه میسازد. همان کاری که توپوگرافی روی خشکی انجام میدهد، هیدروگرافی زیر آب انجام میدهد؛ با این تفاوت که نقشه‌بردار نمی‌تواند روی بستر بایستد و باید از روی آب، با امواج صوتی، عمق را بسنجد.
نتیجه‌ی کار هیدروگرافی پایه‌ی طراحی اسکله و بندر، لایروبی، آبگیر نیروگاه‌ها، خطوط لوله‌ی زیر آب، و محاسبهی حجم آب و رسوب مخزن سدهاست. در این مقاله توضیح داده‌ایم این کار چطور انجام میشود، چه تجهیزاتی لازم دارد و چه خروجی‌هایی تحویل داده میشود.
خلاصه‌ی مطلب
- هیدروگرافی یعنی اندازهگیری عمق و نقشهی بستر آب‌ها؛ از دریا تا مخزن سد و رودخانه.
- عمق با اکوساندر (تکپرتویی یا چندپرتویی) و موقعیت شناور با گیرندهی GNSS اندازهگیری میشود.
- تراز آب در لحظه‌ی برداشت ثبت میشود تا عمق‌ها به ارتفاع مطلق تبدیل شوند.
- خروجی: نقشهی همعمق، پروفیلهای طولی و عرضی، مدل سهبعدی بستر و حجم.
- بیشترین کاربرد: بنادر و اسکلهها، لایروبی، سدها، خطوط لوله و کابل زیر آب.
هیدروگرافی چیست؟
کلمه‌ی هیدروگرافی از دو بخش «هیدرو» (آب) و «گرافی» (نگاشتن) ساخته شده و در فارسی به آن آبنگاری هم می‌گویند. در عمل، هیدروگرافی مجموعه‌ای از اندازه‌گیری‌هاست:
- عمق آب در نقاط زیاد و نزدیک به هم (عمق‌یابی یا باتیمتری)؛
- موقعیت هر نقطهی عمق‌یابی‌شده روی زمین؛
- تراز سطح آب در زمان برداشت (در دریا، جزر و مد)؛
- در صورت نیاز، جنس بستر، جریان آب و جای موانعی مثل صخره و لاشه‌ی شناورها.
با کنار هم گذاشتن این داده‌ها، شکل بستر آب به همان دقتی معلوم میشود که در خشکی با نقشه دیجیتال توپوگرافی به دست می‌آید.
هیدروگرافی چگونه انجام میشود؟
یک پروژه‌ی هیدروگرافی معمولاً این مراحل را دارد:
- طراحی خطوط برداشت: روی نقشهی محدوده، خطوطی موازی با فاصله‌ی مشخص طراحی میشود تا شناور روی آن‌ها حرکت کند. فاصله‌ی خطوط به مقیاس نقشه و شکل بستر بستگی دارد.
- ایجاد نقاط کنترل در ساحل: چند نقطهی ثابت در خشکی با GNSS و ترازیابی تعیین میشود تا موقعیت و ارتفاع‌ها روی همان مبنای نقشه‌های خشکی باشد.
- کالیبراسیون: پیش از برداشت، سرعت صوت در آب (که با دما و شوری تغییر میکند) اندازهگیری و دستگاه تنظیم میشود. در سیستم‌های چندپرتویی، آزمون‌های ویژه‌ای برای تنظیم زاویه‌ها هم انجام میشود.
- برداشت روی آب: شناور روی خطوط طراحی‌شده حرکت میکند، اکوساندر عمق را و گیرندهی GNSS موقعیت را لحظه‌به‌لحظه ثبت میکند. تراز آب هم در همین مدت ثبت میشود.
- برداشت ساحل و بخش کم‌عمق: جایی که شناور نمی‌رسد، با روش‌های زمینی برداشت میشود تا نقشهی زیر آب و خشکی به هم وصل شوند.
- پردازش: داده‌ها از خطا و نویز پاک می‌شوند، اثر تراز آب و موج اصلاح میشود و مدل سهبعدی بستر ساخته میشود.
- ترسیم و تحویل: نقشهی همعمق، پروفیل‌ها و گزارش حجم آماده و تحویل داده میشود.
تجهیزات نقشه برداری هیدروگرافی
| تجهیزات | کار آن |
|---|---|
| اکوساندر تکپرتویی | عمق را زیر شناور، در یک خط، اندازهگیری میکند؛ مناسب مخازن و رودخانه‌ها. |
| اکوساندر چندپرتویی | نواری پهن از بستر را همزمان برداشت میکند و تقریباً پوشش کامل میدهد؛ مناسب بنادر و کارهای دقیق. |
| گیرندهی GNSS با تصحیح آنی (RTK) | موقعیت شناور را با دقت چند سانتی‌متری تعیین میکند. |
| حسگر حرکت و جهت | تکان‌های شناور (غلت، تاب، بالا و پایین رفتن) را برای اصلاح عمق‌ها ثبت میکند. |
| سرعت‌سنج صوت | سرعت صوت در ستون آب را برای محاسبهی درست عمق اندازه می‌گیرد. |
| شناور | از قایق کوچک برای مخازن تا شناور بزرگ برای دریا؛ امروز شناورهای بدون سرنشین هم استفاده می‌شوند. |
تکپرتویی یا چندپرتویی؟

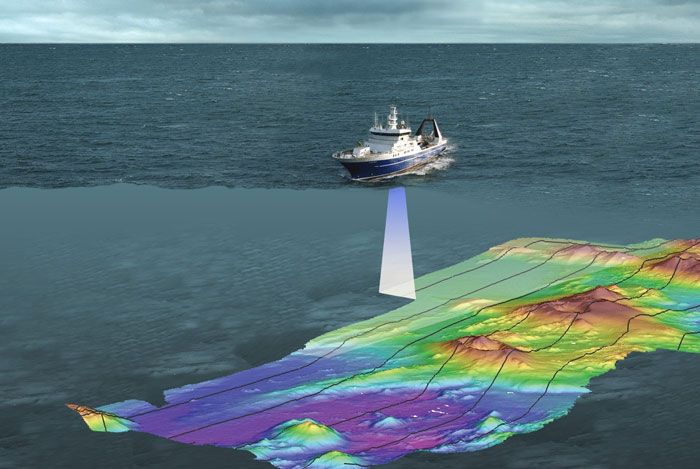

اکوساندر تکپرتویی در هر لحظه فقط عمق نقطهی زیر شناور را میدهد. پس بین خطوط برداشت، بستر با درونیابی ساخته میشود. این روش ارزان‌تر است و برای مخزن سدها، رودخانه‌ها و محاسبهی حجم در بیشتر موارد کافی است.

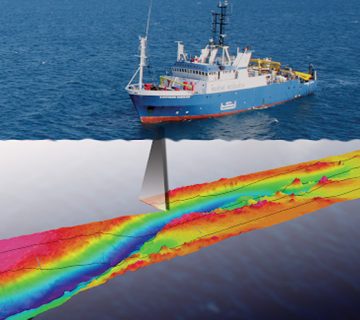

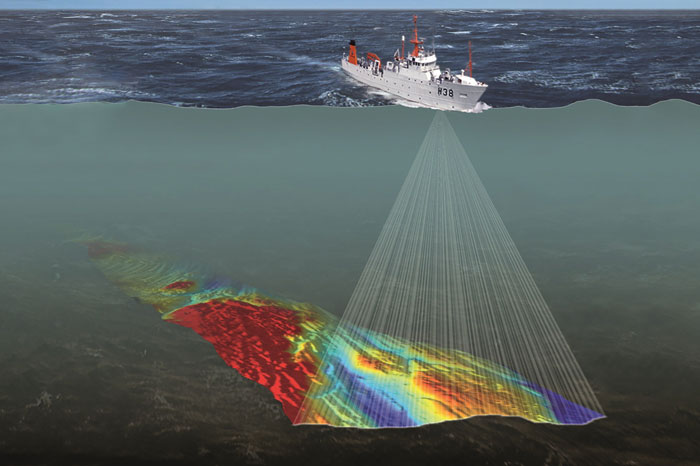

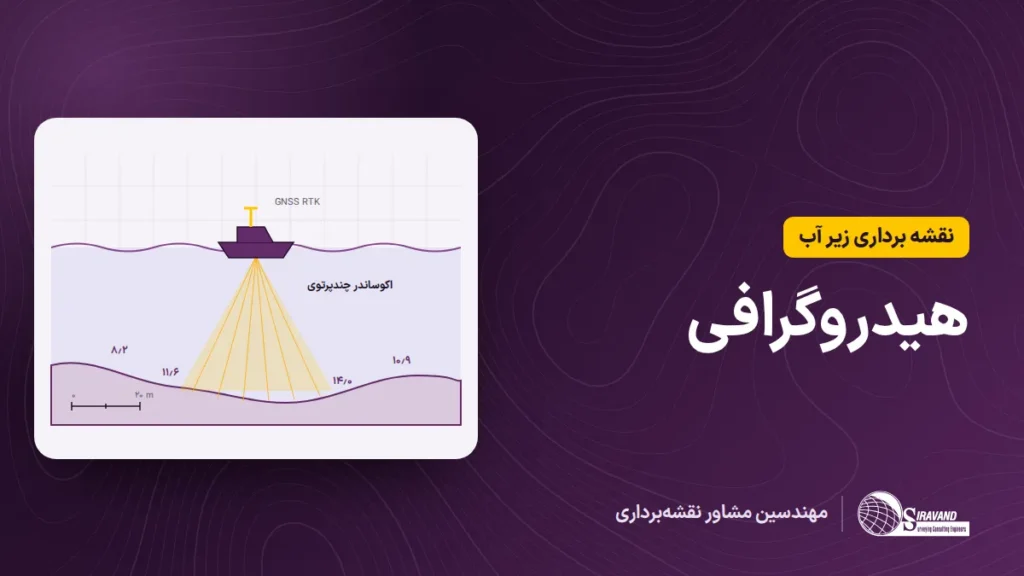

اکوساندر چندپرتویی در هر لحظه ده‌ها یا صدها پرتو را در یک نوار پهن میفرستد و تقریباً همه‌ی بستر را می‌بیند. هر جا پیدا کردن موانع کوچک مهم باشد، مثل کانال‌های کشتیرانی و اسکلهها، یا وقتی نقشهی بسیار دقیق از بستر لازم است، روش چندپرتویی انتخاب درست است.
خروجی‌های هیدروگرافی
- نقشهی همعمق (باتیمتری) با خطوط همعمق و نقاط عمق؛
- مدل رقومی سهبعدی بستر؛
- پروفیلهای طولی و عرضی رودخانه، کانال یا مسیر خط لوله؛
- محاسبهی حجم آب مخزن در ترازهای مختلف و حجم رسوب نسبت به برداشت قبلی؛
- حجم لایروبی (پیش و پس از لایروبی)؛
- گزارش فنی با مشخصات تجهیزات، کالیبراسیون و دقت کار.
کاربرد نقشه‌های هیدروگرافی
بنادر، اسکلهها و کشتیرانی
عمق کانال‌های دسترسی، حوضچه‌ی بندر و کنار اسکله باید دقیق و به‌روز معلوم باشد تا کشتی‌ها با آبخور مناسب بتوانند تردد کنند. نقشه‌های دریایی که ناوبران از آن استفاده می‌کنند هم بر پایه‌ی همین برداشت‌هاست.
لایروبی
پیش از لایروبی، هیدروگرافی حجم کار را مشخص میکند و پس از آن، کار پیمانکار با برداشت دوباره کنترل و صورت‌وضعیت بر اساس حجم واقعی بسته میشود.

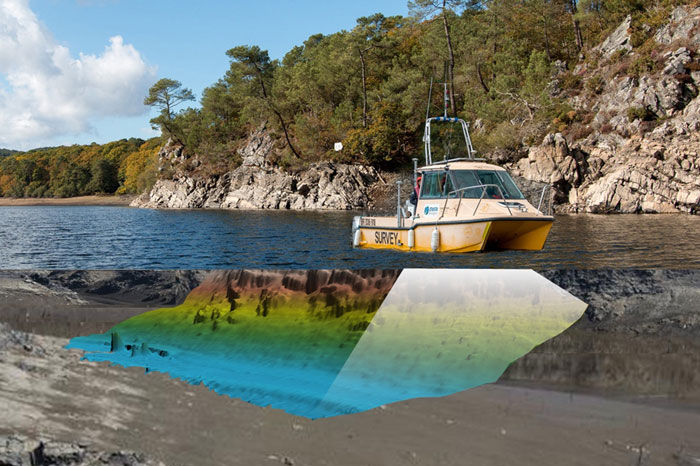

سدها و مخازن
با گذشت سال‌ها، رسوب در مخزن سد جمع میشود و حجم مفید آن کم میشود. هیدروگرافی دوره‌ای نشان میدهد چه مقدار رسوب نشسته و حجم واقعی مخزن در هر تراز چقدر است.
رودخانه‌ها و مهندسی آب
برای طراحی پل، دیواره‌ی ساحلی، آبگیر و مطالعات سیلاب، پروفیل بستر رودخانه لازم است. هیدروگرافی این پروفیل‌ها را با فاصله‌های منظم تهیه میکند.

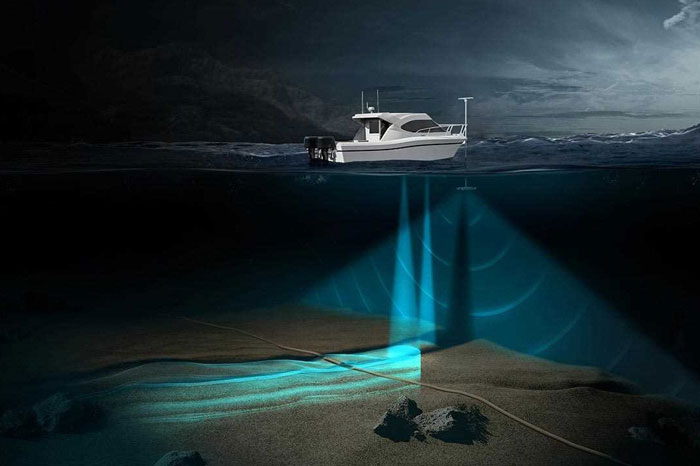

خطوط لوله، کابل و سازههای دریایی
مسیر خطوط لوله‌ی نفت و گاز و کابل‌های زیر دریا، و محل سکوها و سازههای فراساحلی، بر اساس نقشهی دقیق بستر انتخاب و پس از نصب هم با هیدروگرافی کنترل میشود.
دقت در هیدروگرافی
دقت یک برداشت هیدروگرافی به چند عامل بستگی دارد: نوع اکوساندر، دقت تعیین موقعیت، کالیبراسیون سرعت صوت، اصلاح حرکات شناور و ثبت درست تراز آب. استانداردهای بین‌المللی (مانند استانداردهای سازمان بین‌المللی هیدروگرافی) بسته به نوع منطقه، حداقل دقت عمق و موقعیت را تعیین می‌کنند. پیش از شروع کار، دقت مورد نیاز پروژه باید روشن شود تا تجهیزات و فاصله‌ی خطوط برداشت بر همان اساس انتخاب شود.
هیدروگرافی و نقشه برداری خشکی، با هم
در بیشتر پروژه‌ها نقشهی زیر آب به تنهایی کافی نیست. طراح اسکله یا سد، نقشهی ساحل و زمین اطراف را هم لازم دارد. به همین دلیل معمولاً هیدروگرافی همراه با برداشت زمینی یا نقشه برداری با پهپاد از ساحل انجام میشود و همه روی یک مبنای مختصات تحویل داده میشود. ما در سیراوند خدمات عمق‌یابی و تهیه‌ی پروفیل و نقشه‌های هیدروگرافی دریا، دریاچه و مخزن را در کنار نقشه برداری خشکی انجام می‌دهیم.
برای شروع یک پروژه‌ی هیدروگرافی چه اطلاعاتی لازم است؟
هرچه این اطلاعات کامل‌تر باشد، برآورد زمان و هزینه دقیق‌تر است:
- محدوده‌ی کار روی نقشه یا تصویر ماهواره‌ای و مساحت تقریبی آن؛
- نوع پهنه‌ی آبی: دریا، مخزن سد، رودخانه یا کانال، و عمق تقریبی؛
- هدف کار: طراحی سازه، لایروبی، محاسبهی حجم یا پایش رسوب؛
- مقیاس و دقت مورد نیاز و نوع خروجی؛
- وضعیت دسترسی به آب و امکان استقرار شناور؛
- اگر برداشت قبلی وجود دارد، فایل آن برای مقایسه.
هزینه‌ی هیدروگرافی به چه چیزهایی بستگی دارد؟
مثل بقیه‌ی خدمات نقشه برداری، مبنای قیمت تعرفه‌ی رسمی همان سال است (تعرفه خدمات نقشه برداری ۱۴۰۴). عوامل اصلی: مساحت و طول خطوط برداشت، فاصله‌ی خطوط (که به مقیاس بستگی دارد)، نوع اکوساندر (تکپرتویی یا چندپرتویی)، شرایط آب و هوا و موج، فاصله‌ی محل کار و نیاز به برداشت همزمان ساحل. برداشت‌های دوره‌ای مخزن سدها، در دوره‌های بعد معمولاً سریع‌تر و کم‌هزینه‌تر انجام میشود، چون مبنا و خطوط از قبل مشخص‌اند.
چند اشتباه رایج در پروژه‌های هیدروگرافی
- کالیبره نکردن سرعت صوت: در آب‌های شور یا لایه‌لایه، چند متر خطا در عمق‌های زیاد ایجاد میکند.
- ثبت نکردن تراز آب: بدون آن، عمق‌ها به ارتفاع واقعی تبدیل نمی‌شوند و برداشت‌های دو دوره قابل مقایسه نیستند.
- فاصله‌ی زیاد خطوط برداشت: عوارض کوچک بستر (مثل یک صخره یا لوله) لای خطوط گم می‌شوند.
- جدا ماندن نقشهی خشکی و آب: اگر نوار ساحلی برداشت نشود، بین دو نقشه شکاف می‌ماند.
جمع‌بندی
هیدروگرافی شکل بستر آب را با همان دقتی نشان میدهد که نقشهی توپوگرافی شکل زمین را. برای هر پروژه‌ای که با آب سر و کار دارد، از بندر و لایروبی تا سد و رودخانه، این نقشه پایه‌ی طراحی و کنترل است. اگر پروژه‌ای در این زمینه دارید، با ما تماس بگیرید تا روش مناسب و برآورد کار را بگوییم.
پرسش‌های پرتکرار
هیدروگرافی چیست؟
هیدروگرافی یا آبنگاری، شاخهای از نقشه برداری است که عمق آب و شکل بستر دریا، دریاچه، رودخانه و مخزن سد را اندازهگیری میکند و از آن نقشه و مدل سهبعدی میسازد.
در هیدروگرافی عمق آب چگونه اندازهگیری میشود؟
با اکوساندر؛ دستگاهی که موج صوتی به بستر میفرستد و از زمان برگشت آن عمق را حساب میکند. همزمان موقعیت شناور با گیرندهی GNSS ثبت میشود.
تفاوت اکوساندر تکپرتویی و چندپرتویی چیست؟
تکپرتویی فقط عمق نقطهی زیر شناور را میدهد و بین خطوط برداشت درونیابی میشود. چندپرتویی نواری پهن از بستر را همزمان برداشت میکند و تقریباً پوشش کامل و جزئیات بیشتری میدهد.
نقشه هیدروگرافی چه کاربردی دارد؟
طراحی و نگهداری بنادر و اسکلهها، لایروبی، محاسبهی حجم و رسوب مخزن سدها، طراحی پل و سازههای رودخانهای و تعیین مسیر خطوط لوله و کابل زیر آب.
خروجی پروژه هیدروگرافی چیست؟
نقشهی همعمق، مدل سهبعدی بستر، پروفیلهای طولی و عرضی، محاسبهی حجم آب، رسوب یا لایروبی، و گزارش فنی دقت کار.
این مطلب را تیم فنی سیراوند نوشته است؛ مهندسانی که چهار دهه در پروژه‌های نقشه برداری زمینی، هوایی و دریایی در سراسر ایران کار کرده‌اند.
